描述

水冷冷冻式干燥机工作原理

概述冷冻式干燥机是利用冷冻原理制成的压缩空气除水净化设备，来自管网上游含有大量饱和水汽的压缩空气经过冷却处理后，绝大部分水蒸汽冷凝成液态水滴，经气水分离后被除去，所获的干燥压缩空气能够满足绝大部分工业的需要与吸附式干燥机不同的是，冷冻式干燥机在除水过程中，能顺便除去压缩空气中的一部分油雾。它对压缩空气的前置预处理要求没吸附式干燥机那样严格。冷冻干燥机由于工作可靠、管理方便、运行费用低廉而成为各行业空压站房净化设备的首选机种。

结构冷冻式干燥机本质上是一种热交换设备，任何型式的冷冻式干燥机都是由空气热交换系统、制冷系统、气水分离系统及电气控制系统等部分组成。制冷系统由冷媒压缩机、蒸发器、冷凝器及节流组件（毛细管或膨胀阀）等组成。含有大量水蒸汽的压缩空气主要在蒸发器里完成汽—液冷凝相变，在气水分离器里完成液态水的凝聚与排出，从而获得干燥的压缩空气。所以制冷系统的工作状况直接决定了冷冻式干燥机的运行情况，而气水分离器的结构与效率对成品气的干燥程度（用压力露点来表示）有至关重要的影响。空气热交换器的设计关系到冷冻式干燥机的节能运行，并使压缩空气成品气不致于在机器出口管道内结露。

当进气温度过高时，饱合水蒸气含量急剧升高，此时必须对进气预先降温后才能进入冷干机的制冷系统，通常在冷干机前增加后部冷却器，当进气温度≤80℃时可选用本公司高温型冷干机。

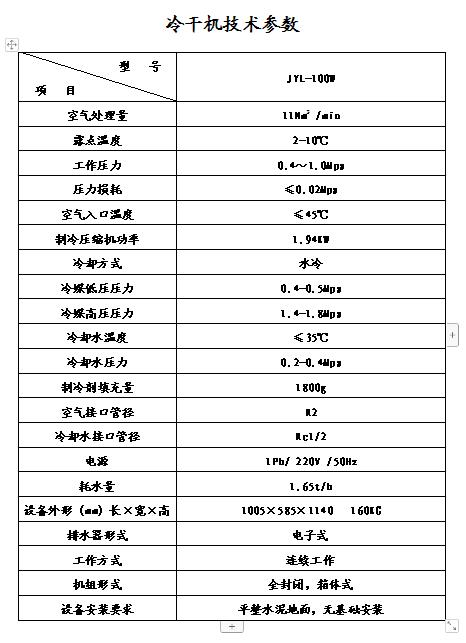

参数

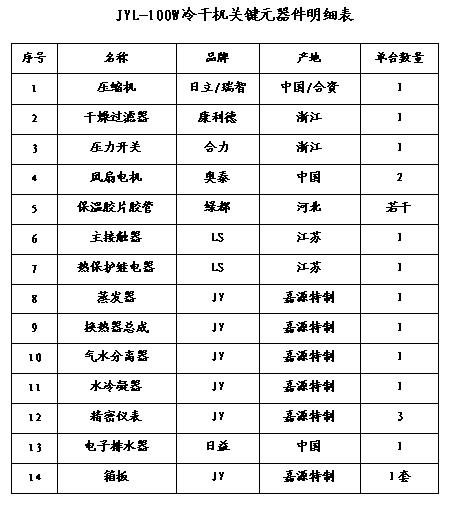

配置
